📝 Übung zur Datenvisualisierung mit Pandas und Matplotlib -Lösung#
Aufgabe: Mit Datenvisualisierungen vertraut machen#
Experimentieren Sie mit verschiedenen Gestaltungsmöglichkeiten einer Balkendiagramm-Visualisierung in Matplotlib und Seaborn, um ein besseres Verständnis für die Anpassung und Konfiguration von Diagrammen zu entwickeln.
1. Farbpalette ändern: Konsultieren Sie die Dokumentation von Seaborns Farbpaletten und wählen Sie eine andere Palette aus. Wenden Sie diese auf Ihr Balkendiagramm an.
2. Kontext und Skalierung anpassen: Spielen Sie mit unterschiedlichen Kontexten wie notebook, talk und poster herum. Ändern Sie auch die Skalierung der Schriftgröße, um die Auswirkungen auf die Visualisierung zu beobachten.
3. Titel und Achsenbeschriftungen: Ändern Sie den Titel des Diagramms und die Beschriftungen der Achsen. Probieren Sie verschiedene Schriftgrößen aus.
4. Achsenkonfiguration: Modifizieren Sie die .xticks und .yticks Anweisungen, um andere Schriftgrößen und Drehwinkel zu testen. Setzen Sie verschiedene Wertebereiche für die Y-Achse mit .ylim, um zu sehen, wie sich dies auf die Darstellung der Daten auswirkt.
5. Rasterlinien (Grid): Schalten Sie das Raster ein und aus und fügen Sie es spezifisch für die X- oder Y-Achse hinzu. Passen Sie die Stil- und Farboptionen des Rasters an (siehe dazu die Matplotlib-Dokumentation). Für die Konfiguration der Farbe, werden in der Regel HTML-Codes verwendet, nutzen Sie entsprechend gerne einen HTML Color Picker.
Nützliche Ressourcen (neben den Verlinkungen):
import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
# Seaborn-Stil anstelle von Matplotlib
sns.set_theme(style="whitegrid")
# Anweisung speziell für Jupyter Notebooks:
# Anzeige der Matplotlib-Grafiken direkt im Notebook statt in einem neuen Fenster
%matplotlib inline
# Erzeugung von Beispieldaten: Wahl zum 1. Deutschen Bundestag am 14. August 1949
votes_dict = {'Parteien':['SPD', 'CDU', 'FDP', 'CSU',
'KPD', 'Parteilose', 'BP', 'DP',
'Zentrum', 'Sonstige'],
'Stimmen':[6934975, 5978636, 2829920, 1380448,
1361706, 1141647, 986478, 939934,
727505, 1451149],
'Prozent': [29.2, 25.2, 11.9, 5.8, 5.7,
4.8, 4.2, 4.0, 3.1, 6.1],
'color': ['red', 'black', 'yellow', 'darkblue',
'darkred', 'orange', 'blue', 'grey',
'darkgrey', 'darkorange']
}
df_vote = pd.DataFrame(votes_dict, # Übergabe der Daten
columns=['Stimmen', 'Prozent', 'color'], # Spezifikation der Spalten
index=votes_dict['Parteien']) # Spezifikation des Index
df_vote
| Stimmen | Prozent | color | |
|---|---|---|---|
| SPD | 6934975 | 29.2 | red |
| CDU | 5978636 | 25.2 | black |
| FDP | 2829920 | 11.9 | yellow |
| CSU | 1380448 | 5.8 | darkblue |
| KPD | 1361706 | 5.7 | darkred |
| Parteilose | 1141647 | 4.8 | orange |
| BP | 986478 | 4.2 | blue |
| DP | 939934 | 4.0 | grey |
| Zentrum | 727505 | 3.1 | darkgrey |
| Sonstige | 1451149 | 6.1 | darkorange |
Der zu modifizierende Code:
# Diesen Code gerne beliebig anpassen oder in eine andere Codezelle kopieren
colors = sns.color_palette('Paired', 12)
sns.set_context('notebook', font_scale=1.5, rc={'lines.linewidth': 2.5})
fig, ax = plt.subplots(figsize=(12,6))
df_vote.loc[:, 'Prozent'].plot(kind='bar',
color=colors, # oder: df_vote.loc[:, 'color'],
ax=ax)
# Formatierung der Überschrift des Diagramms

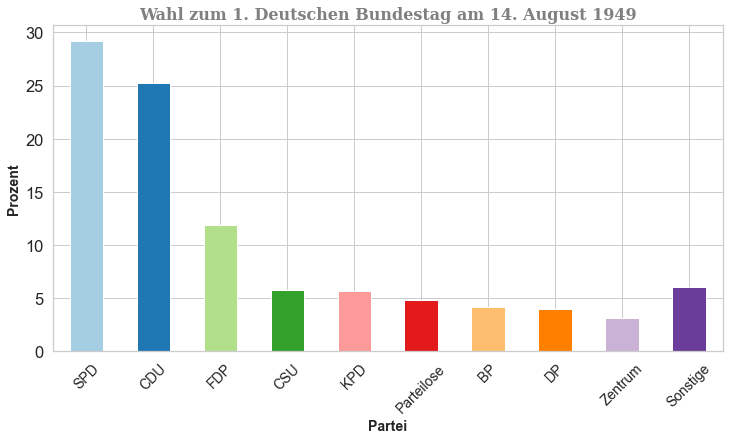

ax.set_title(label='Wahl zum 1. Deutschen Bundestag am 14. August 1949',
family='serif',
color='grey',
weight='semibold',
size=16
)
# Formatierung und Beschriftung von x-Achse und y-Achse
ax.set_xlabel('Partei',
weight='bold',
size=14
)
ax.set_ylabel('Prozent',
size=14,
weight='bold',
)
# Beschriftung der Labelnamen vergrößern und rotieren
ax.set_xticklabels(df_vote.index,
size=14,
rotation=45)
# Zeichnen nur der Gitterlinien der y-Achse
ax.yaxis.grid(True)
plt.show()
# weitere Codezellen nach Bedarf einfügen
Aufgabe: Visualisierung der häufigsten Redner:innen#
Erstellen Sie analog zur Visualisierung der Reden pro Jahr ein Balkendiagramm, das die Anzahl der Reden der 15 häufigsten Redner:innen visualisiert. Sie können den Code weitestgehend übernehmen und an den Stellen anpassen, wo es nötig ist. Überlegen Sie aber, was Sie tun müssen, um nur die 15 Redner:innen mit den meisten Reden zu visualisieren.
Für die folgenden Aufgaben nutzen wir einen neuen Datensatz. Es handelt sich hier um Reden der Bundesregierung. Die Textdaten sind dem Projekt German Political Speeches Corpus entnommen. Adrien Barbaresi. (2019). German Political Speeches Corpus (Version v4.2019) [Data set]. Zenodo. https://doi.org/10.5281/zenodo.3611246.
Barbaresi, Adrien (2018). “A corpus of German political speeches from the 21st century”, Proceedings of the Eleventh International Conference on Language Resources and Evaluation (LREC 2018), European Language Resources Association (ELRA), pp. 792–797. http://purl.org/corpus/german-speeches (BibTeX entry)
df = pd.read_json('../data/speeches-bundesregierung_bearbeitet.json')
# Gruppieren der Daten nach Jahr und Zählen der Einträge mit der groupby()-Funktion
person_counts = df.groupby(df.loc[:, "person"]).size()
person_counts
person
Angela Merkel 1128
Aydan Özoğuz 1
Bernd Neumann 323
Brigitte Sauzay 1
Brigitte Zypries 1
Béla Anda 1
Christina Weiss 204
Christine Bergmann 2
Edelgard Bulmahn 3
Frank-Walter Steinmeier 5
Franz Josef Jung 3
Franz Müntefering 4
Friedrich Merz 1
Gerhard Schröder 417
Hans Bernhard Beus 1
Hans Martin Bury 42
Heidemarie Wieczorek-Zeul 2
Helmut Kohl 332
Hermann Gröhe 3
Herta Däubler-Gmelin 1
Hildegard Müller 4
Ilse Aigner 1
Joachim Gauck 1
Joschka Fischer 32
Julian Nida-Rümelin 48
Jürgen Trittin 2
Maria Böhmer 11
Matthias Platzeck 1
Michael Glos 1
Michael Naumann 64
Monika Grütters 246
Otto Graf Lambsdorff 4
Peer Steinbrück 2
Peter Struck 1
Renate Schmidt 1
Rolf Schwanitz 25
Roman Herzog 1
Ronald Pofalla 1
Rudolf Scharping 2
Sigmar Gabriel 1
Thomas de Maizière 45
Ursula von der Leyen 1
Waldemar Ritter 1
Werner Müller 1
Wolfgang Schäuble 1
k.A. 10
dtype: int64
# Sortierung
person_counts = person_counts.sort_values(ascending=False)
person_counts
person
Angela Merkel 1128
Gerhard Schröder 417
Helmut Kohl 332
Bernd Neumann 323
Monika Grütters 246
Christina Weiss 204
Michael Naumann 64
Julian Nida-Rümelin 48
Thomas de Maizière 45
Hans Martin Bury 42
Joschka Fischer 32
Rolf Schwanitz 25
Maria Böhmer 11
k.A. 10
Frank-Walter Steinmeier 5
Hildegard Müller 4
Otto Graf Lambsdorff 4
Franz Müntefering 4
Hermann Gröhe 3
Edelgard Bulmahn 3
Franz Josef Jung 3
Jürgen Trittin 2
Rudolf Scharping 2
Heidemarie Wieczorek-Zeul 2
Peer Steinbrück 2
Christine Bergmann 2
Roman Herzog 1
Wolfgang Schäuble 1
Werner Müller 1
Waldemar Ritter 1
Ursula von der Leyen 1
Brigitte Sauzay 1
Sigmar Gabriel 1
Ilse Aigner 1
Ronald Pofalla 1
Joachim Gauck 1
Aydan Özoğuz 1
Renate Schmidt 1
Peter Struck 1
Herta Däubler-Gmelin 1
Hans Bernhard Beus 1
Brigitte Zypries 1
Béla Anda 1
Friedrich Merz 1
Matthias Platzeck 1
Michael Glos 1
dtype: int64

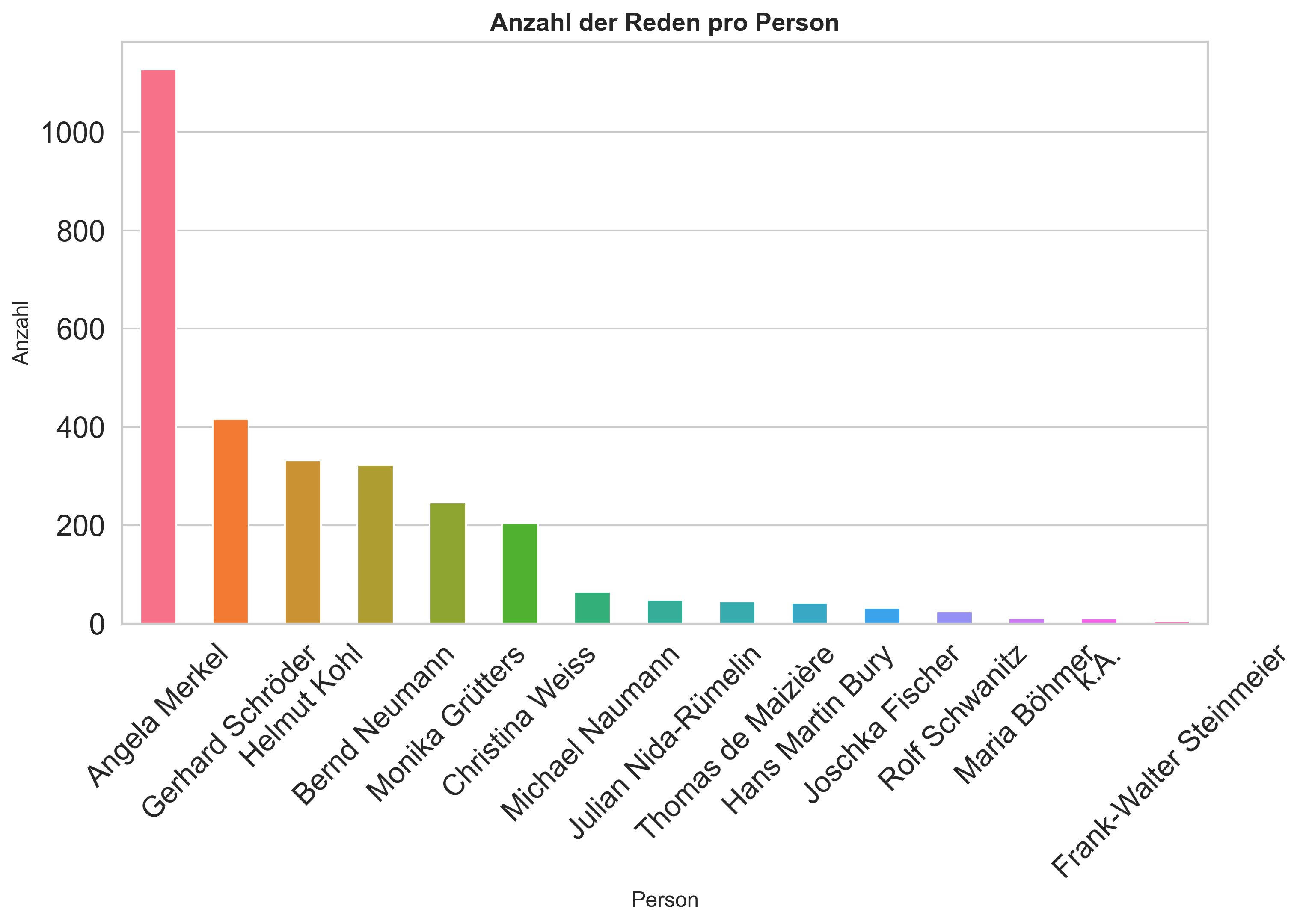

# Basisvisualisierung mit plt
plt.figure(figsize=(10, 7), dpi=300)
# Plotten der Daten
person_counts[:15].plot.bar(color=sns.color_palette("husl", 15))
# Styling des Layouts
plt.title("Anzahl der Reden pro Person", fontweight="semibold", fontsize=14)
plt.xlabel("Jahr", fontsize=12)
plt.ylabel("Anzahl der Reden pro Person", fontsize=12)
plt.xticks(rotation=45)
plt.grid(False)
plt.grid(True, axis="y")
plt.tight_layout(pad=0)
# plt.savefig('../daten/output/FILENAME.png')
plt.show()

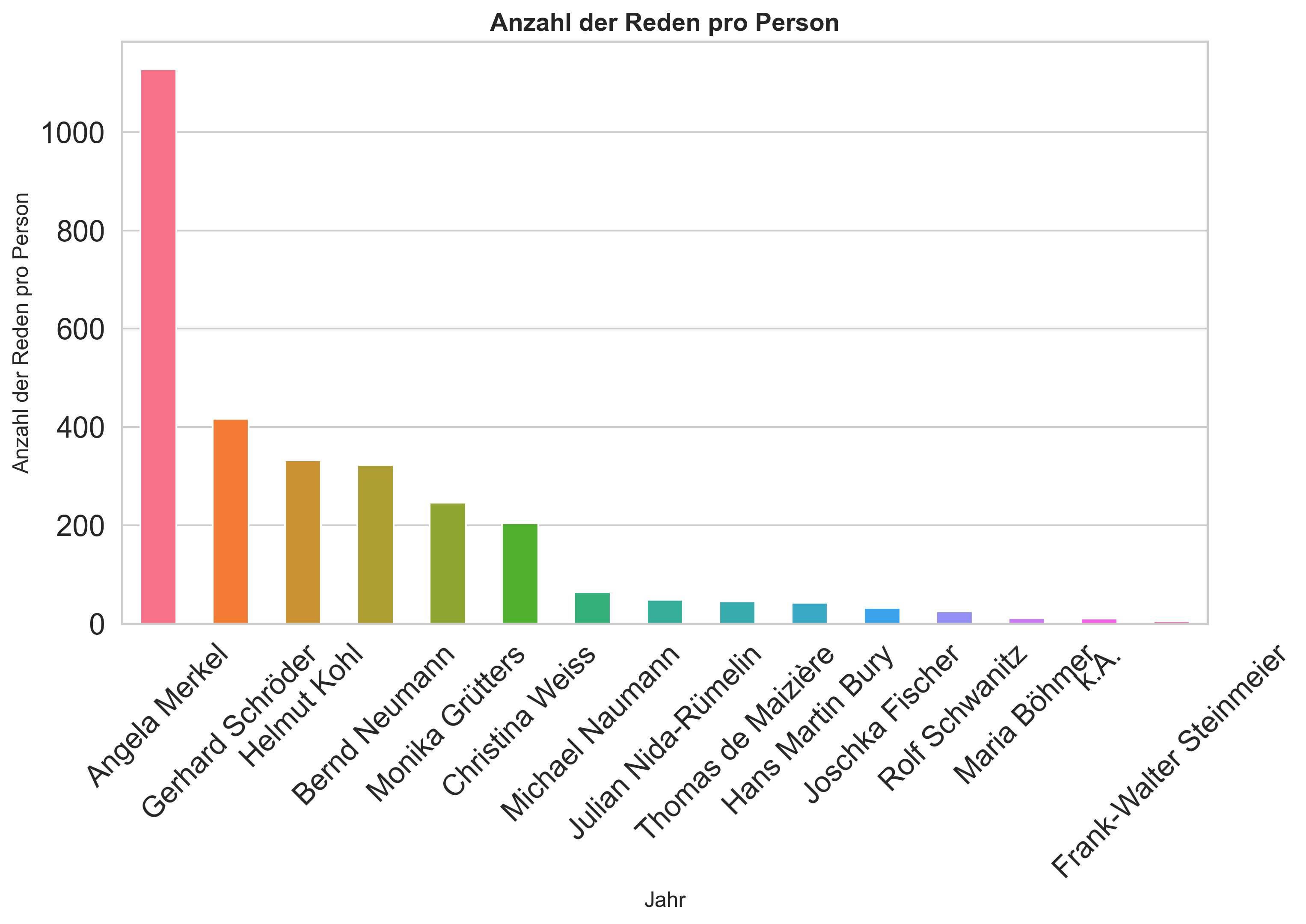

# Basisvisualisierung mit fig, ax
fig, ax = plt.subplots(figsize=(10, 7), dpi=300)
# Plotten der Daten
person_counts[:15].plot(kind='bar',
color=sns.color_palette("husl", 15))
# Styling des Layouts
ax.set_title('Anzahl der Reden pro Person',
fontweight='semibold',
fontsize=14)
ax.set_xlabel('Jahr',
fontsize=12)
ax.set_ylabel('Anzahl der Reden pro Person',
fontsize=12)
ax.set_xticklabels(person_counts[:15].index, rotation=45)
ax.grid(False)
ax.grid(True, axis='y')
plt.tight_layout(pad=0)
# plt.savefig('../daten/output/FILENAME.png')
plt.show()
Aufgabe: Ergebnis von Datenabfragen visualisieren#
Visualisieren Sie die absoluten und relativen Häufigkeiten Suchen Sie nach Reden, die sich auf Umweltthemen beziehen. In Frage kommen hierfür Begriffe wie “Umwelt”, “Klima”, “Nachhaltigkeit” oder ähnliches. Formulieren Sie eine Abfrage, die mehrere dieser Begriffe berücksichtigt. Achten Sie ggf. darauf, wie die Bedingungen mit runden Klammern gruppiert werden müssen.
Was fällt Ihnen bei der Visualisierung der relativen Häufigkeiten auf?
mask = (df.loc[:, "text"].str.contains("Umwelt", case=False)) \
| (df.loc[:, "text"].str.contains("Klima", case=False)) \
| (df.loc[:, "text"].str.contains("Nachhaltigkeit", case=False))
df_umwelt = df.loc[mask, :]
print(df_umwelt.shape)
df_umwelt.head()
(1036, 9)
| date | person | address | title | sub_title | place | src_url | text | ntokens | |
|---|---|---|---|---|---|---|---|---|---|
| 3 | 2005-03-08 | Gerhard Schröder | Herr Ministerpräsident! Lieber Herr Dr. Bernot... | Rede von Bundeskanzler Gerhard Schröder bei de... | Der Kampf gegen die Arbeitslosigkeit ist eine ... | na | http://archiv.bundesregierung.de/bpaexport/red... | Einen Satz von Ihnen, Herr Dr. Bernotat, habe ... | 2515 |
| 5 | 2005-07-14 | Christina Weiss | None | Übergabe des Grassi-Museums für Angewandte Kun... | Rund ein Dreivierteljahrhundert nach der Einwe... | na | http://archiv.bundesregierung.de/bpaexport/red... | ich habe nie einen Hehl daraus gemacht, dass i... | 697 |
| 19 | 2000-05-30 | Gerhard Schröder | None | Rede von Bundeskanzler Gerhard Schröder anläss... | None | na | http://archiv.bundesregierung.de/bpaexport/red... | ()\nEin sehr erfreulicher Anlass führt uns heu... | 1175 |
| 20 | 1999-02-01 | Michael Naumann | None | Interview von Staatsminister Dr. Michael Nauma... | None | na | http://archiv.bundesregierung.de/bpaexport/red... | Frage: Die neue Bundesregierung will der Kultu... | 1174 |
| 21 | 2001-01-03 | Julian Nida-Rümelin | None | Staatsminister Nida-Rümelin zur Bio-Ethik: &qu... | None | na | http://archiv.bundesregierung.de/bpaexport/red... | Das britische Parlament hat kürzlich das Klone... | 1572 |
umwelt_counts = df_umwelt.groupby(df_umwelt.loc[: ,"date"].dt.year).size()
umwelt_counts
date
1982 1
1983 4
1984 7
1985 1
1986 3
1987 7
1988 5
1989 4
1990 3
1991 14
1992 10
1993 4
1994 1
1995 8
1996 26
1997 40
1998 28
1999 16
2000 39
2001 61
2002 36
2003 25
2004 31
2005 34
2006 53
2007 87
2008 61
2009 63
2010 49
2011 57
2012 35
2013 38
2014 47
2015 56
2016 42
2017 40
dtype: int64

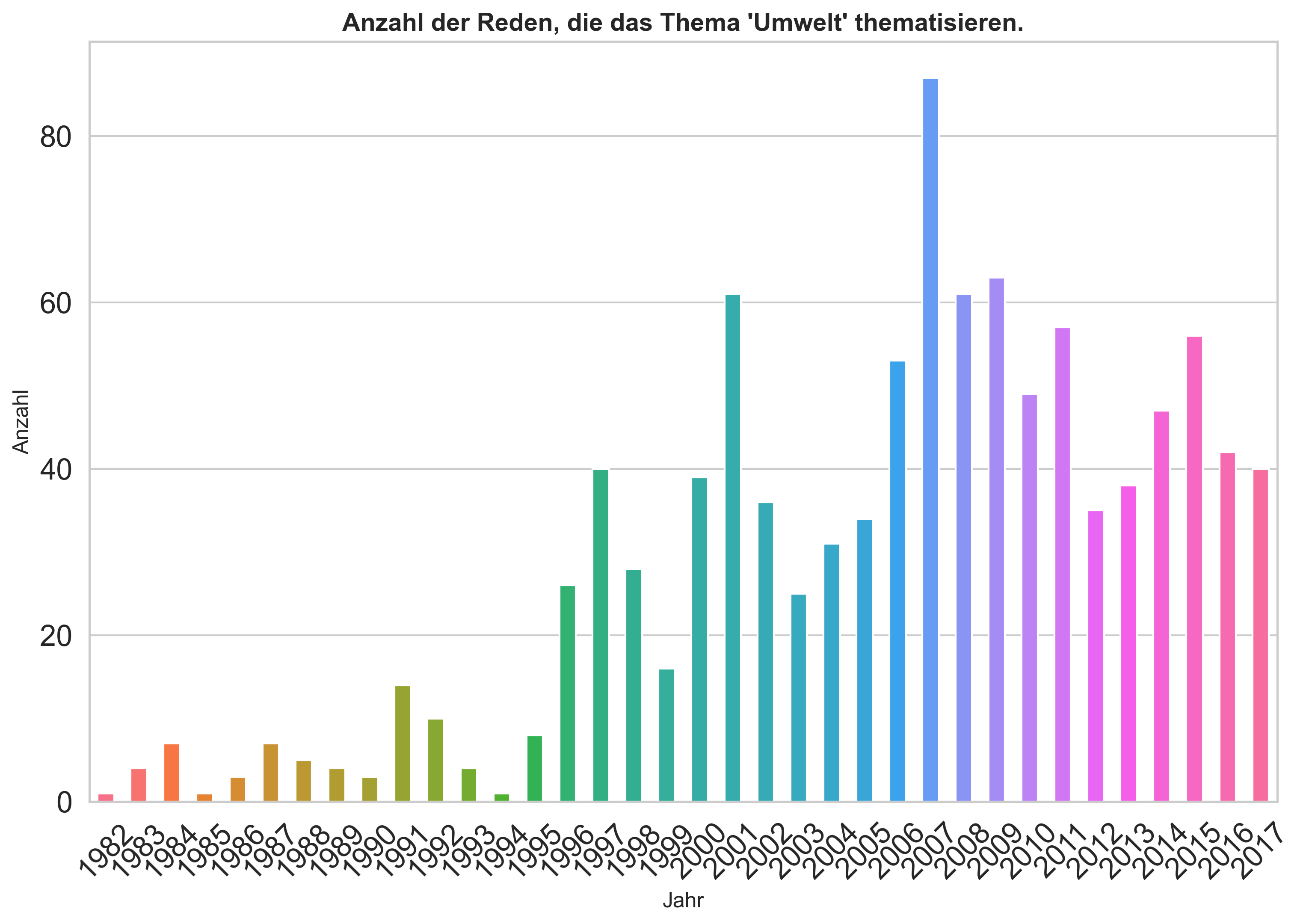

# Basisvisualisierung mit plt
plt.figure(figsize=(10, 7), dpi=300)
# Plotten der Daten
umwelt_counts.plot.bar(color=sns.color_palette("husl", len(umwelt_counts)))
# Styling des Layouts
plt.title("Anzahl der Reden, die das Thema 'Umwelt' thematisieren.", fontweight="semibold", fontsize=14)
plt.xlabel("Jahr", fontsize=12)
plt.ylabel("Anzahl", fontsize=12)
plt.xticks(rotation=45)
plt.grid(False)
plt.grid(True, axis="y")
plt.tight_layout(pad=0)
# plt.savefig("../daten/output/FILENAME.png")
plt.show()

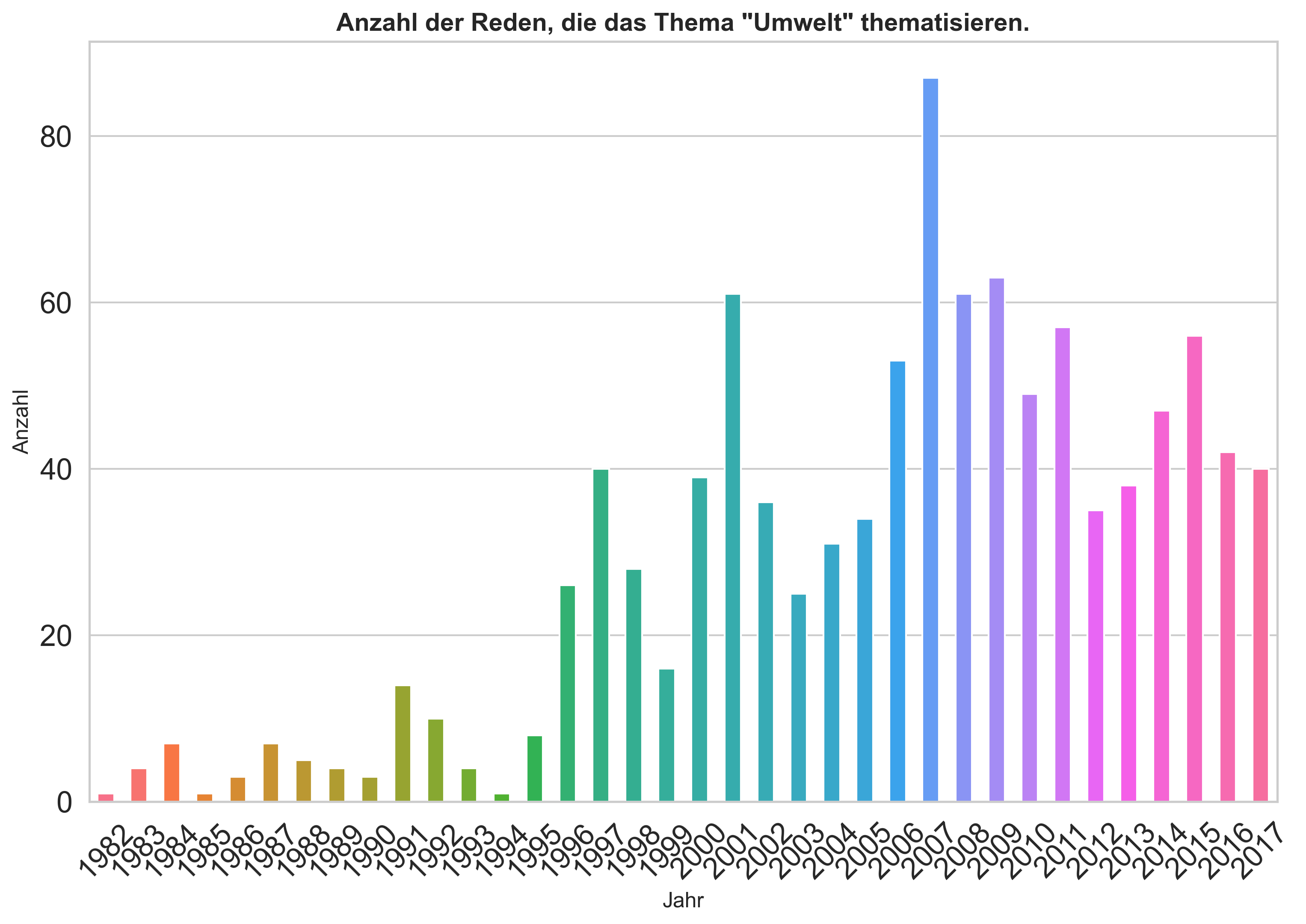

# Basisvisualisierung mit fig, ax
fig, ax = plt.subplots(figsize=(10, 7), dpi=300)
# Plotten der Daten
umwelt_counts.plot(kind='bar',
color=sns.color_palette('husl', len(umwelt_counts)))
# Styling des Layouts
ax.set_title('Anzahl der Reden, die das Thema "Umwelt" thematisieren.',
fontweight="semibold",
fontsize=14)
ax.set_xlabel('Jahr',
fontsize=12)
ax.set_ylabel('Anzahl',
fontsize=12)
ax.set_xticklabels(umwelt_counts.index, rotation=45)
ax.grid(False)
ax.grid(True, axis="y")
plt.tight_layout(pad=0)
# plt.savefig("../daten/output/FILENAME.png")
plt.show()
# Gruppieren der Daten nach Jahr und Zählen der Einträge mit der groupby()-Funktion
year_counts = df.groupby(df.loc[:, 'date'].dt.year).size()
year_counts
date
1982 2
1983 14
1984 13
1985 4
1986 4
1987 7
1988 8
1989 4
1990 6
1991 28
1992 14
1993 6
1994 10
1995 19
1996 67
1997 82
1998 46
1999 68
2000 129
2001 156
2002 116
2003 122
2004 144
2005 143
2006 169
2007 176
2008 156
2009 153
2010 130
2011 148
2012 121
2013 118
2014 135
2015 181
2016 152
2017 132
dtype: int64
ratio_umwelt_to_total = umwelt_counts.divide(year_counts, fill_value=0)
ratio_umwelt_to_total
date
1982 0.500000
1983 0.285714
1984 0.538462
1985 0.250000
1986 0.750000
1987 1.000000
1988 0.625000
1989 1.000000
1990 0.500000
1991 0.500000
1992 0.714286
1993 0.666667
1994 0.100000
1995 0.421053
1996 0.388060
1997 0.487805
1998 0.608696
1999 0.235294
2000 0.302326
2001 0.391026
2002 0.310345
2003 0.204918
2004 0.215278
2005 0.237762
2006 0.313609
2007 0.494318
2008 0.391026
2009 0.411765
2010 0.376923
2011 0.385135
2012 0.289256
2013 0.322034
2014 0.348148
2015 0.309392
2016 0.276316
2017 0.303030
dtype: float64

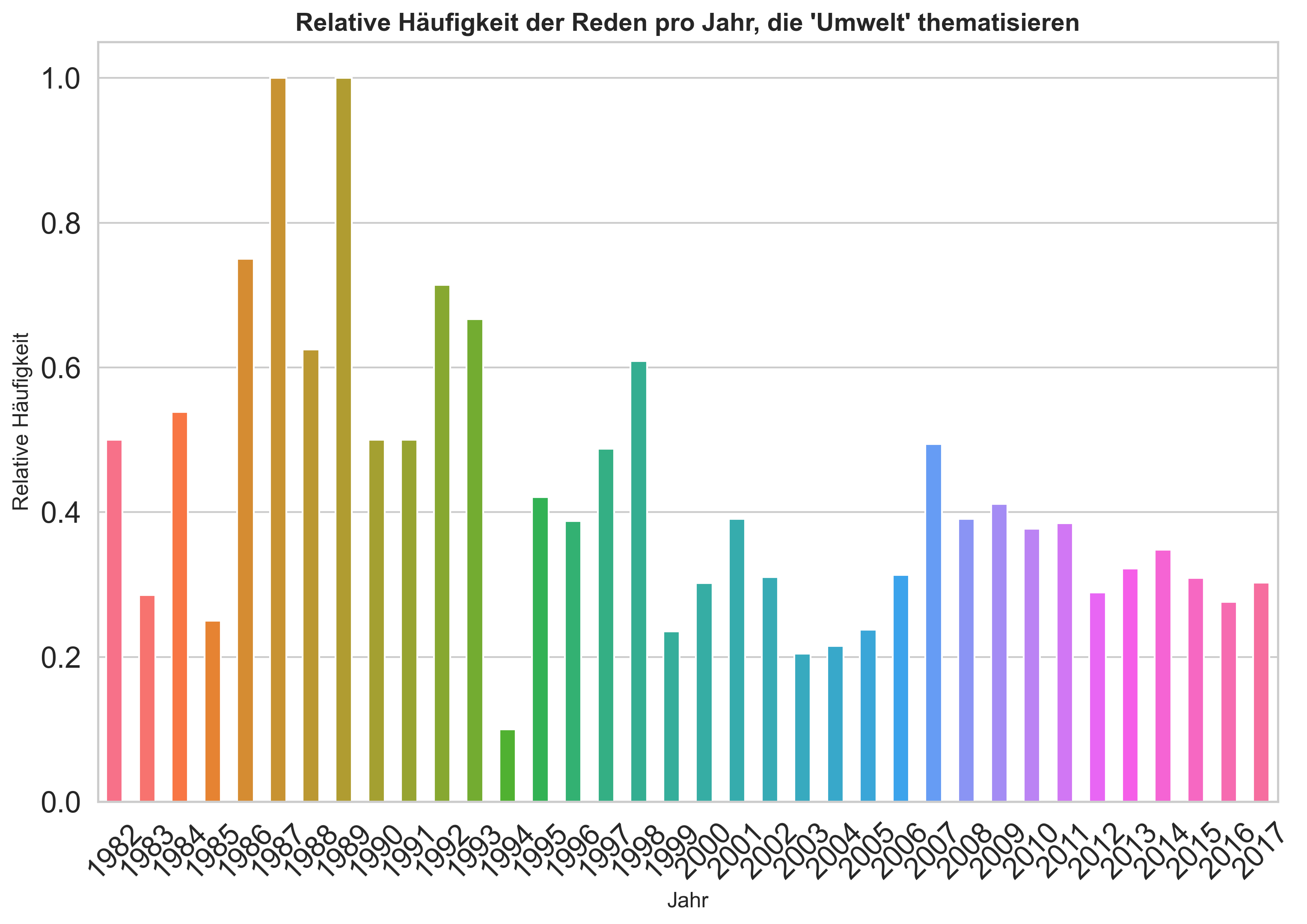

# Basisvisualisierung mit plt
plt.figure(figsize=(10, 7), dpi=300)
# Plotten der Daten
ratio_umwelt_to_total.plot.bar(color=sns.color_palette("husl", len(ratio_umwelt_to_total)))
# Styling des Layouts
plt.title("Relative Häufigkeit der Reden, die das Thema 'Umwelt' thematisieren.", fontweight="semibold", fontsize=14)
plt.xlabel("Jahr", fontsize=12)
plt.ylabel("Relative Häufigkeit", fontsize=12)
plt.xticks(rotation=45)
plt.grid(False)
plt.grid(True, axis="y")
plt.tight_layout(pad=0)
# plt.savefig("../daten/output/FILENAME.png")
plt.show()

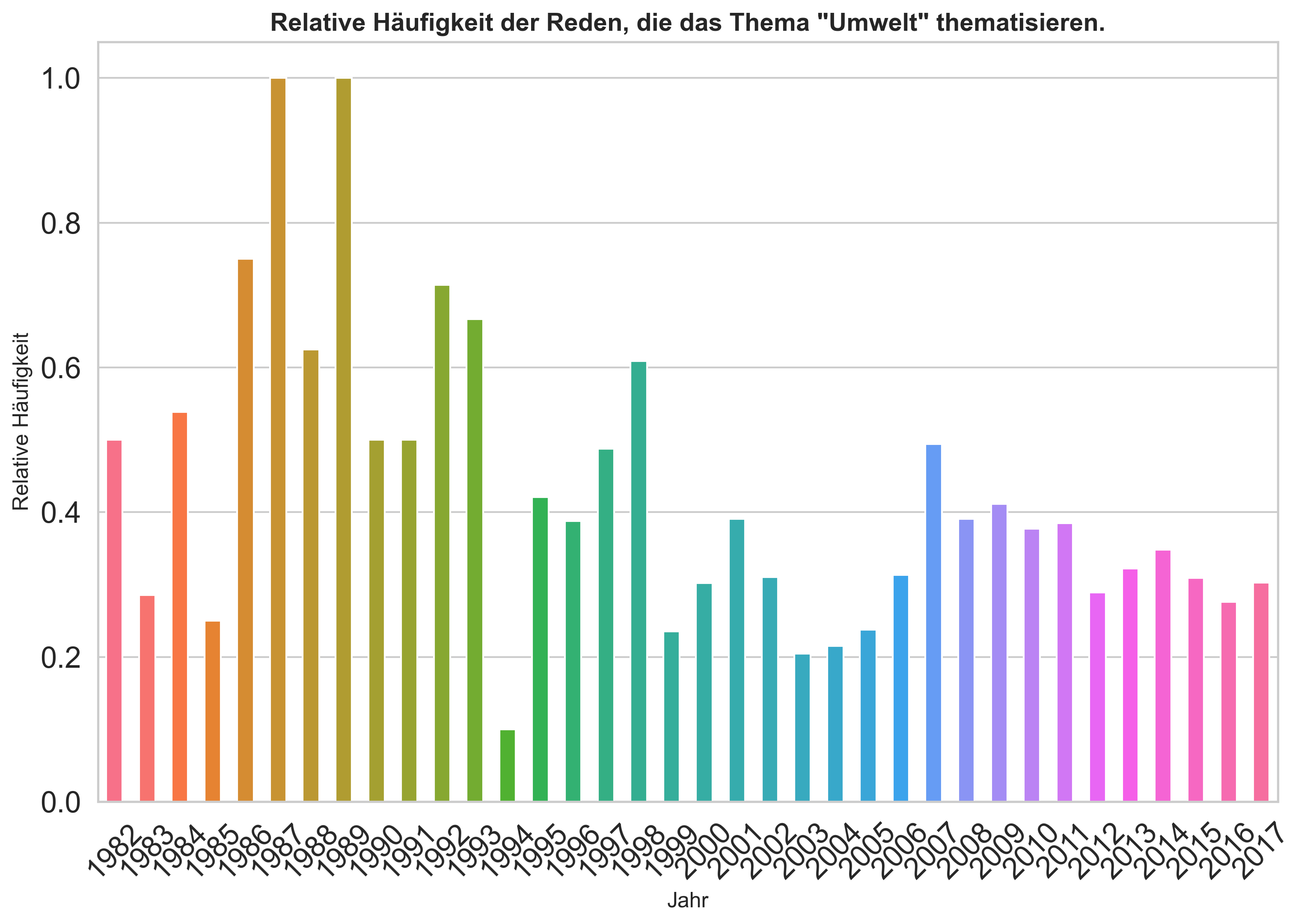

# Basisvisualisierung mit fig, ax
fig, ax = plt.subplots(figsize=(10, 7), dpi=300)
# Plotten der Daten
ratio_umwelt_to_total.plot(kind='bar',
color=sns.color_palette('husl', len(ratio_umwelt_to_total)))
# Styling des Layouts
ax.set_title('Relative Häufigkeit der Reden, die das Thema "Umwelt" thematisieren.',
fontweight='semibold',
fontsize=14)
ax.set_xlabel('Jahr',
fontsize=12)
ax.set_ylabel('Relative Häufigkeit',
fontsize=12)
ax.set_xticklabels(ratio_umwelt_to_total.index, rotation=45)
ax.grid(False)
ax.grid(True, axis='y')
plt.tight_layout(pad=0)
# plt.savefig("../daten/output/FILENAME.png")
plt.show()
Optionale Zusatzaufgabe: Funktion für Visualisierung erstellen#
Wie Sie sicherlich festgestellt haben, konnte der Code zur Visualisierung der Auswertungen im zweiten Teil dieses Notebook mit kleineren Anpassungen immer wieder verwendet werden, da die Art der zu visualisierenden Daten sich sehr ähneln. Das heißt, statt immer wieder den Code zu kopieren, könnte eigentlich, wie wir es gelernt haben, eine Funktion erstellt werden, die mit verschiedenen Parametern dann in unterschiedlichen Kontexten aufgerufen werden kann.
Probieren Sie gerne einmal aus, wie der Code zur Visualisierung verallgemeinert werden müsste, damit er für die verschiedenen Aufgaben in diesem Notebook verwendet werden kann.
def visualize_as_bar(series_object, label_y, label_x, title):
"""Erstellt ein Balkendiagramm aus einem Pandas Series-Objekt
Diese Funktion nimmt ein Pandas Series-Objekt und visualisiert es als Balkendiagramm
mit der Möglichkeit, die Beschriftungen der x- und y-Achse sowie den Titel des Diagramms anzupassen.
Die Farben der Balken werden automatisch anhand der "husl"-Farbpalette von Seaborn generiert,
basierend auf der Anzahl der Elemente im Series-Objekt. Das kann auch noch über Parameter flexibler
gestaltet werden.
Parameters:
- series_object: Pandas Series-Objekt. Die Daten, die als Balkendiagramm visualisiert werden sollen
- label_y (str): Die Beschriftung für die y-Achse des Diagramms
- label_x (str): Die Beschriftung für die x-Achse des Diagramms
- title (str): Der Titel des Diagramms
Returns:
- Ein Balkendiagramm, das die Daten im series_object visualisiert. Die Funktion gibt nichts zurück,
ruft aber plt.show() auf, um das Diagramm anzuzeigen."""
plt.figure(figsize=(10, 7), dpi=300)
# Plotten der Daten
series_object.plot.bar(color=sns.color_palette("husl", len(series_object)))
# Styling des Layouts
plt.title(f"{title}", fontweight="semibold", fontsize=14)
plt.xlabel(f"{label_x}", fontsize=12)
plt.ylabel(f"{label_y}", fontsize=12)
plt.xticks(rotation=45)
plt.grid(False)
plt.grid(True, axis="y")
plt.tight_layout(pad=0)
return plt.show()
# test function #1
visualize_as_bar(person_counts[:15], "Anzahl", "Person", "Anzahl der Reden pro Person")
# test function #2
visualize_as_bar(ratio_umwelt_to_total, "Relative Häufigkeit", "Jahr", "Relative Häufigkeit der Reden pro Jahr, die 'Umwelt' thematisieren")
# Funktin mit fig, ax
def visualize_as_bar_v2(series_object, label_y, label_x, title):
"""Erstellt ein Balkendiagramm aus einem Pandas Series-Objekt
Diese Funktion nimmt ein Pandas Series-Objekt und visualisiert es als Balkendiagramm
mit der Möglichkeit, die Beschriftungen der x- und y-Achse sowie den Titel des Diagramms anzupassen.
Die Farben der Balken werden automatisch anhand der "husl"-Farbpalette von Seaborn generiert,
basierend auf der Anzahl der Elemente im Series-Objekt. Das kann auch noch über Parameter flexibler
gestaltet werden.
Parameters:
- series_object: Pandas Series-Objekt. Die Daten, die als Balkendiagramm visualisiert werden sollen
- label_y (str): Die Beschriftung für die y-Achse des Diagramms
- label_x (str): Die Beschriftung für die x-Achse des Diagramms
- title (str): Der Titel des Diagramms
Returns:
- Ein Balkendiagramm, das die Daten im series_object visualisiert. Die Funktion gibt nichts zurück,
ruft aber plt.show() auf, um das Diagramm anzuzeigen."""
fig, ax = plt.subplots(figsize=(10, 7), dpi=300)
# Plotten der Daten
series_object.plot(kind='bar',
color=sns.color_palette('husl', len(series_object)))
# Styling des Layouts
ax.set_title(f'{title}', fontweight='semibold', fontsize=14)
ax.set_xlabel(f'{label_x}', fontsize=12)
ax.set_ylabel(f'{label_y}', fontsize=12)
ax.set_xticklabels(series_object.index, rotation=45)
ax.grid(False)
ax.grid(True, axis='y')
plt.tight_layout(pad=0)
return plt.show()
# test function #1
visualize_as_bar_v2(person_counts[:15], "Anzahl", "Person", "Anzahl der Reden pro Person")
# test function #2
visualize_as_bar_v2(ratio_umwelt_to_total, "Relative Häufigkeit", "Jahr", "Relative Häufigkeit der Reden pro Jahr, die 'Umwelt' thematisieren")
